STATION DE RELEVAGE







Caractéristiques

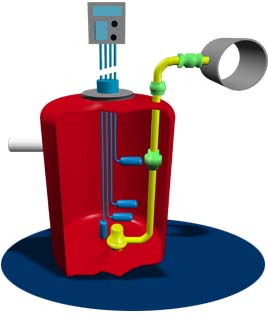

    Stations de relevage en polyéthylène haute densité : réalisation monobloc équipée d'un couvercle central à vis pour l'inspection et l' installation des pompes, simples ou accouplées, avec un fonctionnement alterné ou en parallèle. Sur la conduite de refoulement sont raccordés la vanne et le clapet antiretour,les accessoires sont complètés de régulateurs de niveau.



ACCESSOIRES : Revêtements en PRFV (Chapeau seul ou intégral).









Modèle Armoire électrique Dimension conteneur (cm) Débit (m3/h) Prélèvement en m
TYPE 250 NON ø 60, H 83 da 0 a 10 da 1 a 9 m
TYPE 500 NON L 78, P 100, H 95 da 0 a 10 da 1 a 9 m
TYPE 1100 OUI ø 110, H 138 da 0 a 34 da 1 a 16 m
TYPE 2000 OUI ø 130, H 205 da 0 a 34 da 1 a 16 m
TYPE 6000 OUI ø 200, H 235 da 0 a 160 da 1 a 23 m





  STATION DE RELEVAGE TYPE 250 - 500
Code Article        Hauteur       (en m) Débit [m3/h] DN [mm] Type d'éffluent Materiaux de la pompe Tension en Volts Puissance (kW) Absorb [A]
4010 TYPE 250 A 1÷6 0÷3.4 32 drainage synthétique 220 0,3 2,1
4011 TYPE 250 B 2÷9 0÷10 32 eau noire fonte 220 0,8 3,6
4012 TYPE 500 A 1÷6 0÷3.4 32 eau noire fonte 220 0,3 2,1
4013 TYPE 500 B1 2÷9 0÷10 32 eau noire fonte 220 0,8 3,6
4014 TYPE 500 B2 2÷9 0÷10 32 eau noire fonte 220 0,8 3,6



  STATION DE RELEVAGE TYPE 1000
Code Article Hauteur (en m) Débit [m3/h] DN [mm] Type d'éffluent Materiaux de la pompe Tensionen Volts Puissance (kW) Absorb. [A]
4110 TYPE 1100 A1 2÷9 0÷10 32 eau noire fonte 220-380 0,8 1.6÷3.6
4111 TYPE 1100 A2 2÷9 0÷26.6 32 eau noire fonte 220-380 0,8 1.6÷3.6
4112 TYPE 1100 B1 2÷10 1.5÷17 50 eau noire fonte 220-380 1 1.7÷4.5
4113 TYPE 1100 B2 2÷10 3÷34 50 eau noire fonte 220-380 1 1.7÷4.5
4114 TYPE 1100 C 2÷16 0÷25 50 eau noire fonte 220-380 1,2 2.5÷5.6
4115 TYPE 1100 D 2÷16 0÷30 50 eau noire fonte 220-380 1,8 3÷8.5
4116 TYPE 1100 E 1÷14 0÷32 50 eau noire fonte 380 1,4 6
(*) Pompe monophase (220 V)



  STATION DE RELEVAGE TYPE 2000
Code Article Hauteur (en m) Débit [m3/h] DN [mm] Type d'éffluent Materiaux de la pompe Tension en V Puissance (kW) Absorb. [A]
4110/1 TYPE 1100 A1 2÷9 0÷10 32 eau noire fonte 220-380 0,8 1.6÷3.6
4111/1 TYPE 1100 A2 2÷9 0÷26.6 32 eau noire fonte 220-380 0,8 1.6÷3.6
4112/1 TYPE 1100 B1 2÷10 1.5÷17 50 eau noire fonte 220-380 1 1.7÷4.5
4113/1 TYPE 1100 B2 2÷10 3÷34 50 eau noire fonte 220-380 1 1.7÷4.5
4114/1 TYPE 1100 C 2÷16 0÷25 50 eau noire fonte 220-380 1,2 2.5÷5.6
4115/1 TYPE 1100 D 2÷16 0÷30 50 eau noire fonte 220-380 1,8 3÷8.5
4116/1 TYPE 1100 E 1÷14 0÷32 50 eau noire fonte 380 1,4 6
(*) Pompe monophase (220 V)



 STATION DE RELEVAGE TYPE 6000
Code Article Hauteur (en m) Débit [m3/h] DN [mm] Type d'effluents Materiaux de la pompe Tension (V) Puissance (kW) Absorb. [A]
4210 TYPE 6000 A1 1÷12 0÷40 80 eau noire fonte 380 2,2 3,7
4211 TYPE 6000 A2 0÷12 0÷80 80 eau noire fonte 380 2,2 3,7
4212 TYPE 6000 B1 2÷10 0÷55 80 eau noire fonte 380 2,2 4,3
4213 TYPE 6000 B2 2÷10 0÷110 80 eau noire fonte 380 2,2 4,3
4214 TYPE 6000 C1 1÷23 0÷80 80 eau noire fonte 380 3,7 6,4
4215 TYPE 6000 C2 1÷23 0÷160 80 eau noire fonte 380 3,7 6,4
4216 TYPE 6000 D 0.5÷7 0÷120 80 eau noire fonte 380 2,5 3,85
4217 TYPE 6000 E 0.5÷10 0÷130 80 eau noire fonte 380 2,5 4,7
4218 TYPE 6000 F 1÷10 0÷150 100 eau noire fonte 380 2,85 7,4
